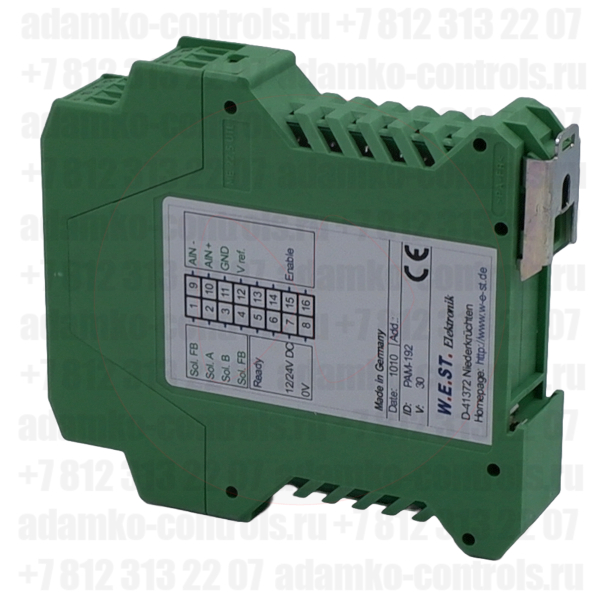

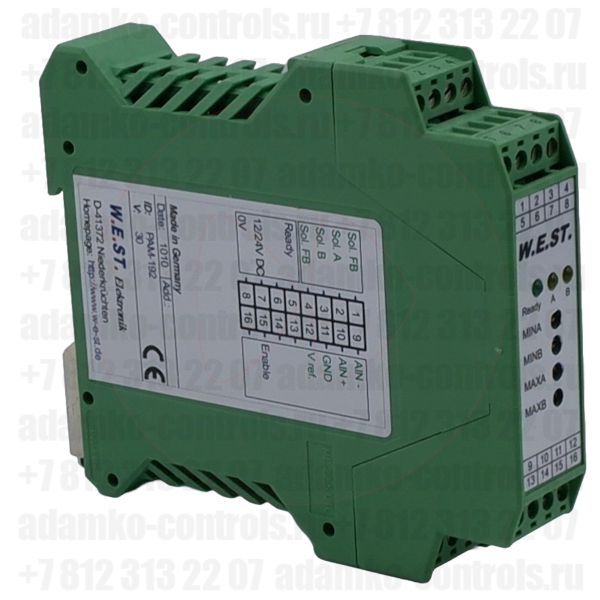

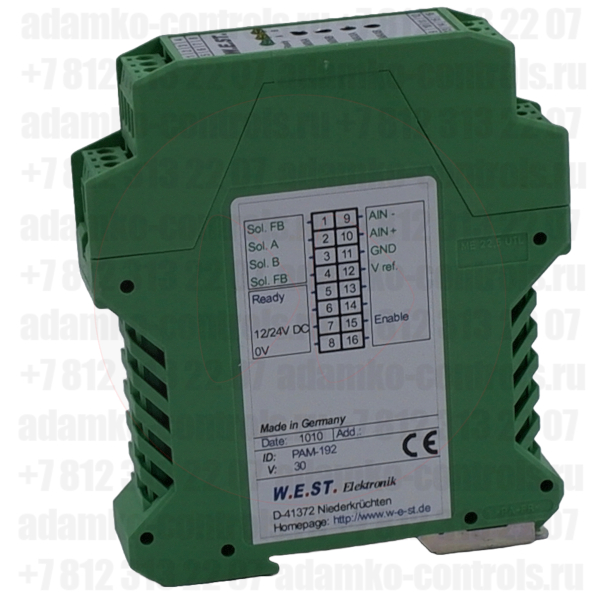

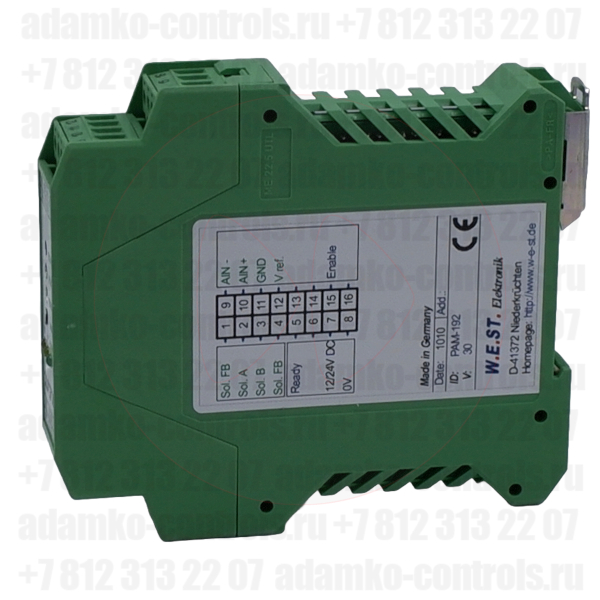

PAM-192 Электрогидравлический драйвер (усилитель, контроллер ШИМ) для пропорциональных клапанов (W.E.St. Elektronik)

Данный электронный блок предназначен для управления пропорциональными клапанами с двумя соленоидами. С целью оптимизации работы предусмотрена возможность регулировки различных параметров устройства. Данный усилитель является недорогим и компактным решением. Управление усилителем осуществляется входными сигналами напряжения или тока. Система управления выходным током является замкнутой, поэтому его значение не зависит от входного напряжения и сопротивления соленоида. В некоторых потенциометрах и переключателях с двухрядным расположением выводов (DIL-переключателях) предусмотрена возможность адаптации к клапанам различных производителей. Типовое применение: управление пропорциональными клапанами в гидросистемах различных назначений.

Комплект поставки усилителя включает в себя усилитель и клеммные колодки, являющиеся частью корпуса. Штекер Profibus, шинные кабели и другие компоненты, которые могут быть необходимы для монтажа, заказываются отдельно.

Особенности устройства

• Усилитель для пропорциональных направляющих клапанов
• Различные сигналы управления
• Компактные размеры
• Регулировка с помощью потенциометра
• Значения МИН. и МАКС. тока, настройка ЛЧМ и частоты ШИМ регулируются с помощью потенциометра
• Диапазон значений тока (DIL-переключатель): до 2,6 A

Монтаж

Данный электронный блок предназначен для установки в шкаф управления с экранированием. Все подводимые к нему кабели также должны быть экранированы; полное экранирование является обязательным. В непосредственной близости от электронного блока не допускается установка оборудования, которое может являться источником сильных электромагнитных помех. Типовое место установки: в блоке управляющей автоматики на 24 В (вблизи ПЛК). Компоновка шкафа автоматики должна быть разработана таким образом, чтобы секции силового и управляющего оборудования были отделены друг от друга. Опыт показывает, что наиболее предпочтительным местом установки устройства является пространство вблизи ПЛК (секция с оборудованием на 24 В). Все цифровые и аналоговые входы и выходы устройства оснащены фильтрами и защитой от повышенного напряжения. При наличии в цепи других потребителей электроэнергии рекомендуется выполнение заземления по схеме «звезда».
